Il microfono B&K 4133 inserito nel calibratore
- click per ingrandire -

Per le misure "video" che riguardano luce e colori, come abbiamo illustrato nell'articolo sulle misure video, vengono utilizzati strumenti che "simulano" l'occhio umano, ovvero colorimetri o spettrometri, utilizzati in ambiente completamente oscurato e trattato in modo da ridurre ai minimi termini le riflessioni della luce in ambiente. Allo stesso modo, per le misure su diffusori e altoparlanti, sono necessari strumenti di misura che simulano di fatto il nostro sistema uditivo, con un set composto da "microfono", preamplificatore, analizzatore e, altrettanto importante, un ambiente con rumore di fondo ridotto, con dimensioni e trattamento sufficienti a ridurre le principali riflessioni.

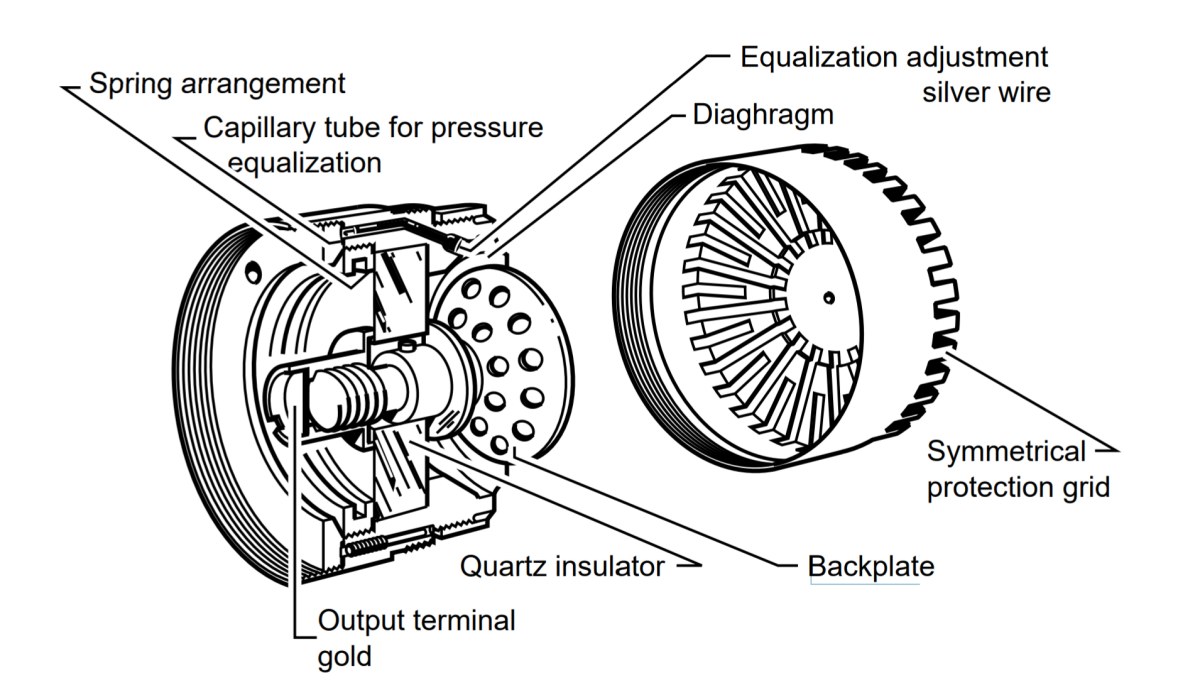

Schema di una capsula microfonica generale di B&K (link al documento)
- click per ingrandire -

La membrana che è all'interno della capsula del microfono, trasforma le onde di pressione sonora generate dagli altoparlanti in segnali elettrici che vengono amplificati dal preamplificatore microfonico e infine acquisiti nel dominio digitale dagli strumenti di misura digitali moderni. In questo ambito, le grandezze fisiche che vengono utilizzate sono principalmente cinque: il tempo, misurato in secondi o millisecondi; la pressione sonora misurata in deciBel, la tensione del segnale elettrico in Volt, la potenza del segnale elettrico in watt, l'impedenza del segnale elettrico in ohm e la fase del segnale acustico in gradi.

- click per ingrandire -

Prima di illustrare le misure più "classiche" che coinvolgono acquisizioni digitali, è utile parlare della “risposta all’impulso”, che è una acquisizione dalla quale si generano tutte le altre. Chiariamo le modalità operative cercando di differenziare le misure “nel dominio del tempo” e quelle “nel dominio della frequenza”. Che cosa indicano queste due definizioni? La misura nel dominio del tempo ci dice che si sta acquisendo una grandezza, - tipicamente la tensione rilevata dal microfono - in un dato intervallo di tempo, che poi verrà analizzato; quella nel dominio della frequenza ci dice che stiamo mettendo in relazione la grandezza in ordinata, tipicamente una tensione oppure la pressione emessa dal diffusore, analizzando la sua variazione alle varie frequenze.

La risposta in frequenza, ovviamente, appartiene a questo secondo dominio, nel quale vengono analizzati spesso sia la fase, nelle sue numerose sfaccettature, che il ritardo di gruppo. Analizzeremo, per completezza, queste misure in un secondo tempo. Al dominio del tempo appartengono le misure di risposta all’impulso, la Time Energy e la risposta al gradino o Step Response. Comunque sia il dominio del tempo e quello della frequenza sono indissolubilmente legate da una operazione abbastanza complessa che si chiama “trasformata di Fourier” che è implementata tramite un algoritmo chiamato FFT (Fast Fourier Trasmorm) che si usa per passare dal dominio del tempo a quello della frequenza mentre si usa la “trasformata inversa di Fourier (IFT) ” per passare dal dominio della frequenza a quello del tempo.

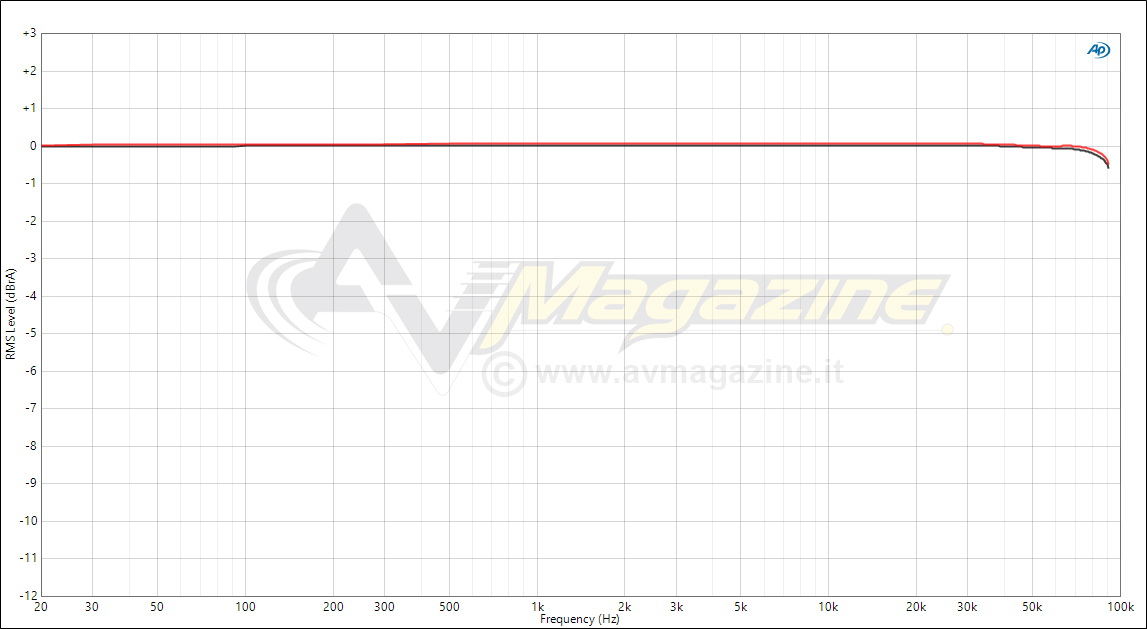

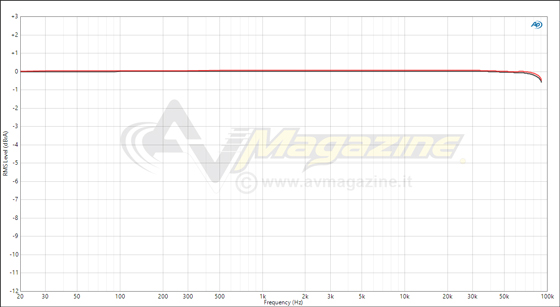

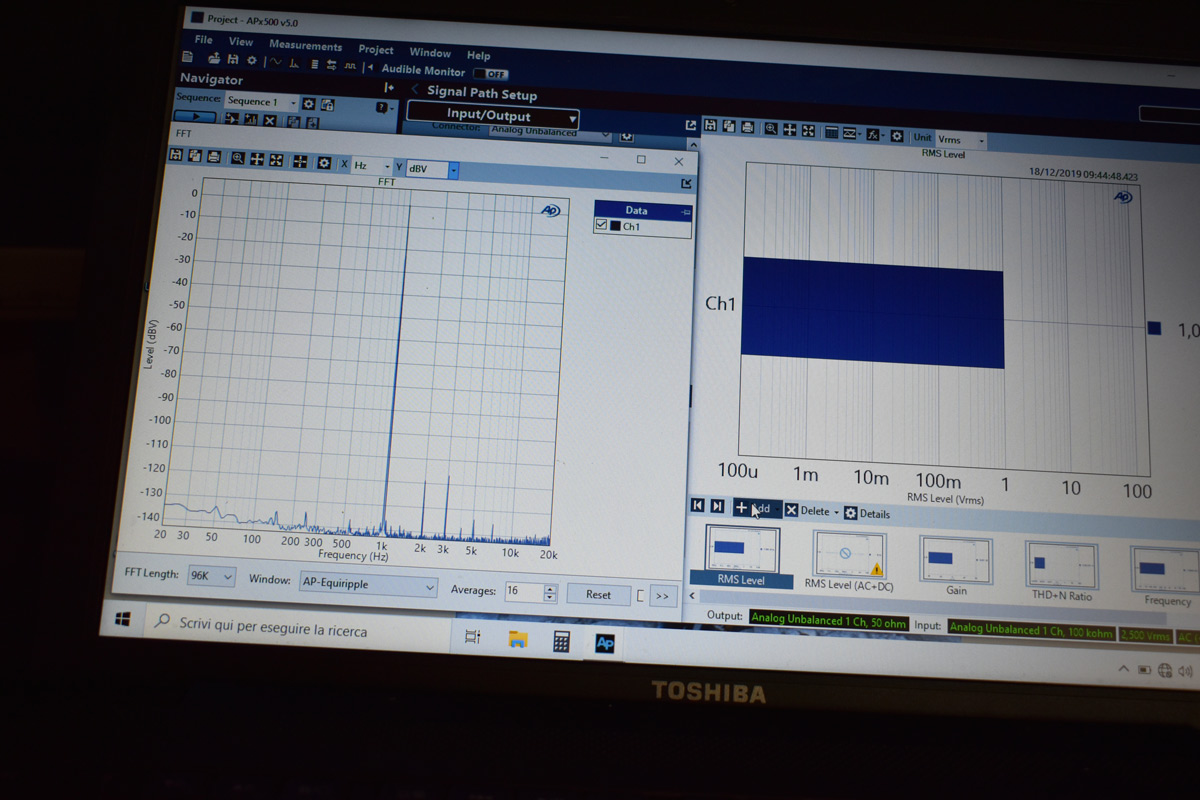

Un tipico grafico di risposta in frequenza acquisito da un riproduttore audio
- click per ingrandire -

La trasformata di Fourier è uno strumento che permette di "frazionare" un segnale in molteplici componenti più semplici da analizzare. Più nel dettaglio è possibile calcolare alcuni parametri come ampiezza frequenza e fase di segnali sinusoidali la cui somma torna a generare il segnale di partenza. E' dunque un mezzo per analizzare un segnale appartenente al dominio del tempo, che richiederebbe complessi strumenti matematici trasformandolo nel domino della frequenza semplificando così notevolmente l'analisi dello stesso. In particolare nel campo della gestione di segnali audio e video viene utilizzata la FFT acronimo di trasformata veloce di Fourier che è un algoritmo molto veloce per il calcolo della trasformata discreta di Fourier o DFT (acronimo del termine inglese Discrete Fourier Transform),  particolare tipo di trasformata di Fourier
